Их отличает высокая энергетическая эффективность, улучшенное распределение тепла и оптимизированная система отвода дымовых газов. Такие котлы применяются как для генерации пара, так и для выработки горячей воды в промышленных и коммунальных системах.
Чтобы правильно подобрать котел под конкретные задачи, важно понимать особенности трехходовой схемы, её преимущества и ограничения.
Что такое трехходовой котел
Трехходовой котел — жаротрубный котел, в котором горячие продукты сгорания последовательно проходят три независимых газохода (хода), отдавая тепло через трубный пакет воде, окружающей трубную систему. То есть, движение дымовых газов разбивается на три этапа, что позволяет значительно повысить эффективность теплообмена и снизить температуру уходящих газов.

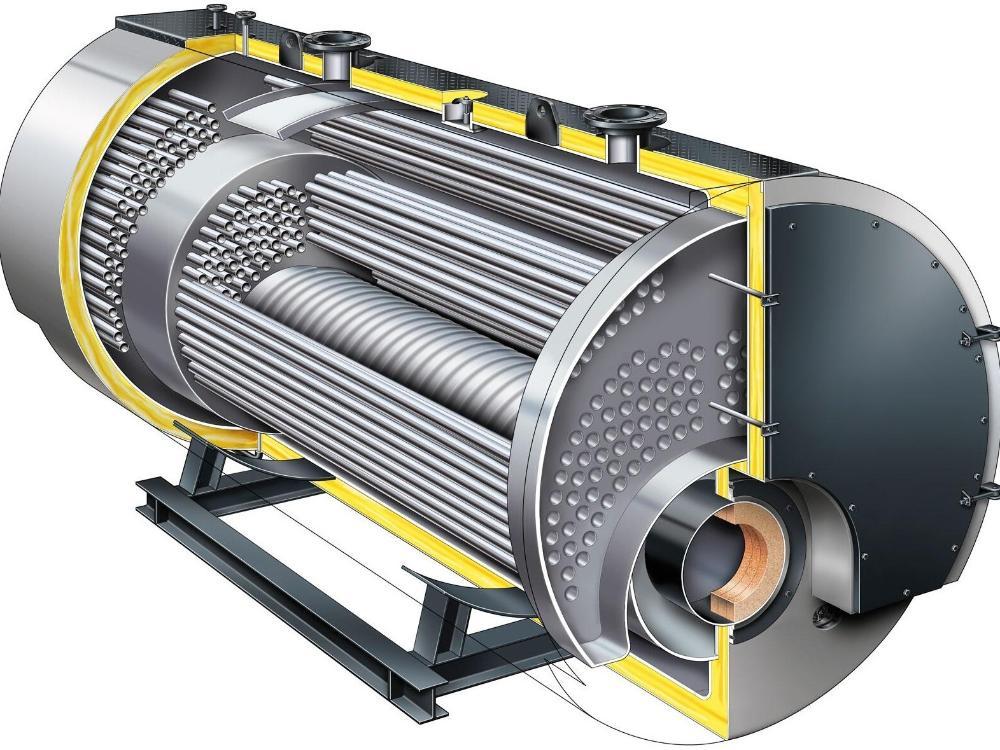

Конструкция трехходового котла
Типовой трехходовой котел включает:
1. Первый ход — топочная камера:
Происходит горение топлива и образование пламени. Топка удлиненная, с большим объемом для полного сгорания топлива и плавного факела.
2. Второй ход — группа жаровых труб:
Газы из топки разворачиваются и проходят по первому теплообменному трубному пакету.
3. Третий ход — дополнительный трубный пакет:
Заключительный ход с максимально охлажденными газами, обеспечивающий высокий КПД.
Принцип работы трехходового котла
Рабочий цикл выглядит следующим образом:
1. Горелка создаёт пламя в первом ходе — топке.
2. Дымовые газы проходят разворот и поступают во второй ход — первый трубный пакет.
3. Затем проходят третий ход, который приводит к максимальному охлаждению газов.
4. После третьего хода газы выбрасываются в дымовую трубу.
За счёт трехэтапного охлаждения достигается высокий коэффициент использования тепла.
Преимущества трехходового котла
1. Высокий КПД (до 92–95%):
Трехходовая схема обеспечивает максимальный теплообмен:
- газы охлаждаются сильнее,
- большая площадь поверхности труб,
- оптимальное распределение газовых потоков.
Это снижает расход топлива и уменьшает эксплуатационные затраты.
2. Полное и стабильное сгорание топлива:
Удлиненная топочная камера обеспечивает:
- низкие выбросы NOx и CO,
- отсутствие неполного сгорания,
- минимальный риск перегрева труб.
Такие котлы хорошо подходят для современных высокоэффективных горелок.
3. Низкая температура уходящих газов:
Это особенно важно для экономии топлива.
При установке экономайзера КПД возрастает ещё больше.
4. Повышенная долговечность:
Равномерное тепловое распределение снижает:
- тепловые напряжения,
- износ металла,
- риск трещинообразования.
5. Хорошая адаптация к автоматике:
Трехходовые котлы легко интегрируются в современные системы:
- автоматическое управление горелкой,
- дистанционный мониторинг,
- погодозависимое управление.
Недостатки трехходового котла
Несмотря на очевидные преимущества, конструкция имеет ряд особенностей.
1. Более высокая цена за счёт:
- увеличенной длины топки,
- большего количества труб,
- усложненной конструкции заднего и переднего днища.
Начальные капвложения выше, чем у двухходовых котлов.
2. Более высокая чувствительность к качеству топлива:
При работе на дизельном топливе или смеси газ/дизель требуется:
- стабильное качество топлива,
- чистые форсунки,
- правильное регулирование факела.
Иначе возможно образование сажи, что снижает КПД.
3. Более сложное обслуживание:
Больше труб — больше точек, где может происходить:
- образование сажи и нагара,
- снижение теплообмена,
- необходимость регулярной чистки.
Чистка и ревизия занимают больше времени.
4. Меньшая устойчивость к частым пускам:
Трёхходовые котлы лучше всего работают в режиме постоянной нагрузки.
При частых пусках увеличивается тепловое напряжение металла.
— Трехходовой жаротрубный котел — это высокоэффективное решение для промышленных и коммунальных систем, где важно минимизировать расход топлива и обеспечить стабильную работу при значительных нагрузках, — подчеркнули в котласском «ОК и ТС».
